Jeg er meget dejlig, når jeg arbejder med Fusion 360 for at skabe noget smukt, især til at lave noget med belysning. Hvorfor ikke lave et projekt ved at kombinere Star Wars -film med belysning? Derfor besluttede jeg at lave dette instruerbare projekt med LED -strip med det design, der blev lavet med Fusion 360.

Du kan finde mit design i Cults3d.

Ansvarsfraskrivelse:

Oplyst Holocron -projekt er et DIY -projekt, der kun er beregnet til sjov. Jeg er ikke ansvarlig, hvis nogen oplevede skade fra dette projekt. Gør dette projekt omhyggeligt, når du beskæftiger dig med elektricitet og LED -bånd. Husk LED -strip er anderledes. Læs den foregående retning, før du laver dette projekt. Mit projekt er ikke egnet til børn.

Forbrugsvarer

Materialer:

Autodesk Fusion 360

3D printer og udstikker

PLA -filament (mørkt træ, sort og hvidt)

Sandpapir

20 cm LED strip og adapter

Varm lim

Super lim

Guld sprøjtemaling

Træfyldstof

Læbepomade

Køkkenrulle

Trin 1: Ramme-1

For at lave rammen af denne Holocron, skal vi først lave en skitse. Lav en rektangelform ved hjælp af et 2-punkts rektangel. Hvert hjørne af rektanglet laver en linje som vist på billederne. Trim de uønskede kanter, så du får formen af en ottekant.

Trin 2: Ramme-2

Lav andre detaljer til rammen. Brug nogle linjer og cirkeldiameter i midten. Alle er stadig i skitseområdet. Sørg for, at alle linjer er forbundet med andre former. Vælg den skitse, du vil have, og ekstruder den.

Trin 3: Ramme-3

Lav en kopi til rammen, indtil du får fem rammer i alt. Flyt og arranger dem en efter en, indtil du får et terningdesign.

Trin 4: Base til Holocron Cube

Fordi du allerede har lavet fem sider tidligere, har du stadig brug for 1 side til basen. For at lave basen er det ganske enkelt. Kopier og indsæt den første skitse (se trin Ramme-1), men denne gang behøver du ikke at lave detaljer. Ekstruder det. Terningen har stadig afdækkede kanter. For at dække kanterne skal du lave et trekantet prisme ved hjælp af loftet. Ekstruder det en efter en. Til sidst kombineres dem sammen. Gentag dette trin, indtil otte kanter er dækket.

Trin 5: Hjørne af Holocron

Hvert hjørne af Holocron er stadig afdækket. For at dække dette skal du lappe hjørnet og ekstrudere det. Kopier og flyt det, indtil du får otte hjørner i alt, så hjørnet af din Holocron er dækket nu.

Trin 6: Indre ansigt

Lav også det indre ansigt til Holocron. Kopier og indsæt basens skitse, men lav den præcise dimension, så den passer ind i det indre af siden. Ekstruder det. Gør dens dybde så tynd som du kan, fordi vi ønsker, at lyset skal vises. Hvis det er for tykt, dæmpes lyset, og det er ikke godt for projektet.

Trin 7: Skala

Når du er færdig med dit design, skal du til sidst skalere det med den dimension, du ønsker. For at gøre dette skal du indtaste skalafaktoren og vælge ensartet for skalatypen. Klik ok.

Trin 8: Afslut design

Du er færdig med dit design. Nu kan du gengive det, som du vil. Jeg gengav mit design med trætekstur. Leg rundt med materialet, som du ønsker. Jeg kan godt lide at lege med gengivelse i Fusion 360. Du kan også indstille indstillingen i gengivelsen. Du kan se på mit sidste billede, jeg tilføjer et baggrundsmiljø til mit design. Du er velkommen til at lege med render -tilstanden.

Trin 9: Udskrivning

Nu er det tid til at printe dem en efter en. Eksporter til STL -fil, og udskriv den. Udskriv rammen 5 gange, det øverste hjørne 4 gange, det nederste hjørne 4 gange, sidelisten 8 gange og det indvendige ansigt 5 gange. Husk dog, at du kun skal udskrive basen én gang. Ved hele udskrivningen brugte jeg ingen understøttelse, 20% fyldning og 0,34 mm til laghøjden. Den samlede udskrivningstid og længde er henholdsvis ca. 17 timer og 40 minutter og 159 m lang.

Trin 10: Polering efter udskrivning - 1

Efter udskrivning skal du slibe dem med sandpapir fra #240, 320, 400, 600, 800, 1000, 1200, 1500 og 2000 med en cirkulær bevægelse.

Trin 11: Polering efter udskrivning - 2

Efter slibning skal det overskydende støv og snavs tørres efter slibning med håndklædepapir og 70% alkohol. For at gøre trykket skinnende, påfør læbepomade på det, og tør det af med et køkkenrulle.

Trin 12: Fejl og løsning - 1

I dette projekt, på en eller anden måde, da jeg printede basen, var mine filamenter sammenfiltrede og trak min ekstruder. Det resulterede i, at min model ikke blev udskrevet korrekt, fordi min printers ekstruder fik kalibreringen til at gå forkert. For denne udskrivning tager lang tid at udskrive (2 timer og 15 minutter), og spildtråd på 24 m, jeg burde finde en løsning på dette. For at løse dette problem limede jeg den ubalancerede del med superlim. Efter at superlimen var tørret, påførte jeg træfyldstoffet, så det fyldte hullet. Jeg ventede på, at træfyldstoffet tørrede i 10 minutter.

Trin 13: Fejl og løsning - 2

Efter tørring slibede jeg bunden med sandpapir. Tør overskydende støv og snavs fra slibning med håndklædepapir og 70% alkohol. Jeg begyndte at male med Montana guld spraymaling.

Trin 14: Lav hul til kabelsti

Tegn et rektangel for hullet til kabels vej til en af de inderste flader. Ved at bruge en fræser og en skæretang skæres rektanglet for at lave et hul.

Trin 15: Samling

Lim hele trykket en efter en ved hjælp af varm lim og superlim. Først skal du holde det indre ansigt fast med rammen. Lim derefter alle rammerne sammen, indtil du får en terning. Lim til sidst hjørnerne et efter et.

Trin 16: Installation af LED Strip

Du er færdig med at samle Holocron. Nu er det tid til at installere LED -båndet. Mål længden af den LED -strimmel, du har brug for. Sørg for at klippe LED -strimlen korrekt. Rengør overfladerne på basen med en Alcohol prep pad, så der ikke kommer støv på overfladen. Når de er tørret, skal du fjerne LED -båndet. Hold fast ved bunden af Holocron, og tryk den fast, indtil LED -strimlen sætter sig godt fast på basen. Lim basen til Holocrons krop.

Trin 17: Test

Efter installation af LED -båndet tilsluttes det med adapteren. Slut den til stikkontakten. Nu er det tid til at teste din LED -strip. Min LED strip har en fjernbetjening. Tryk på knappen for den farve, du ønsker.

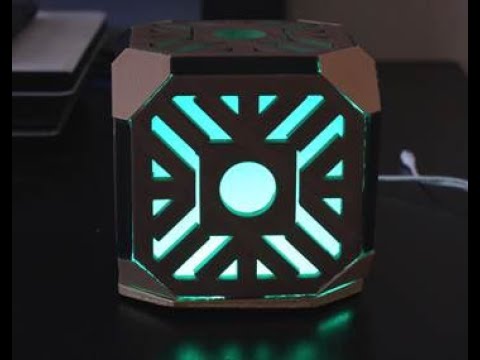

Trin 18: Endeligt resultat

Du er færdig med at lave en tændt holocron. Tak fordi du læste min instruktive. Nyd at lave!
